・M.2 SSDの取付け方法
|
LIVA X2はM.2のSATAインターフェースに対応し、
22mm幅の42mm(2242)または80mm(2280)の長さの
カードに対応しています。
1. LIVA X2本体の底面両端にあるゴム足に
入っているピンを突出させ、4点のねじを外し、
ピンを持って底面板を取外します。
|
2. ヒートシンク部分の4点のねじを外し、ヒートシンクを
外します。（ヒートシンクとSoCがシリコングリスで
密着されておりますので、ご注意ください。
また、外したヒートシンクはシリコングリスが人体
や他の物に付着しない様に注意してください。）
|
3. Wi-Fiカードのアンテナ2本をWi-Fiカードから垂直
に持ち上げ外します。（アンテナの線及び、
コネクタは細かい部品ですので、断線や潰れが）
無いようにし注意して行います。）
Wi-Fiカードを固定しているねじ1本を外しWi-Fi
カードを外します。
※ アンテナのコネクタの取付け、取外しは必ず
手で行ってください。 工具を使用しますと
コネクタ部の変形・つぶれなどの原因となり、
使用することが出来なくなる場合があります。
|

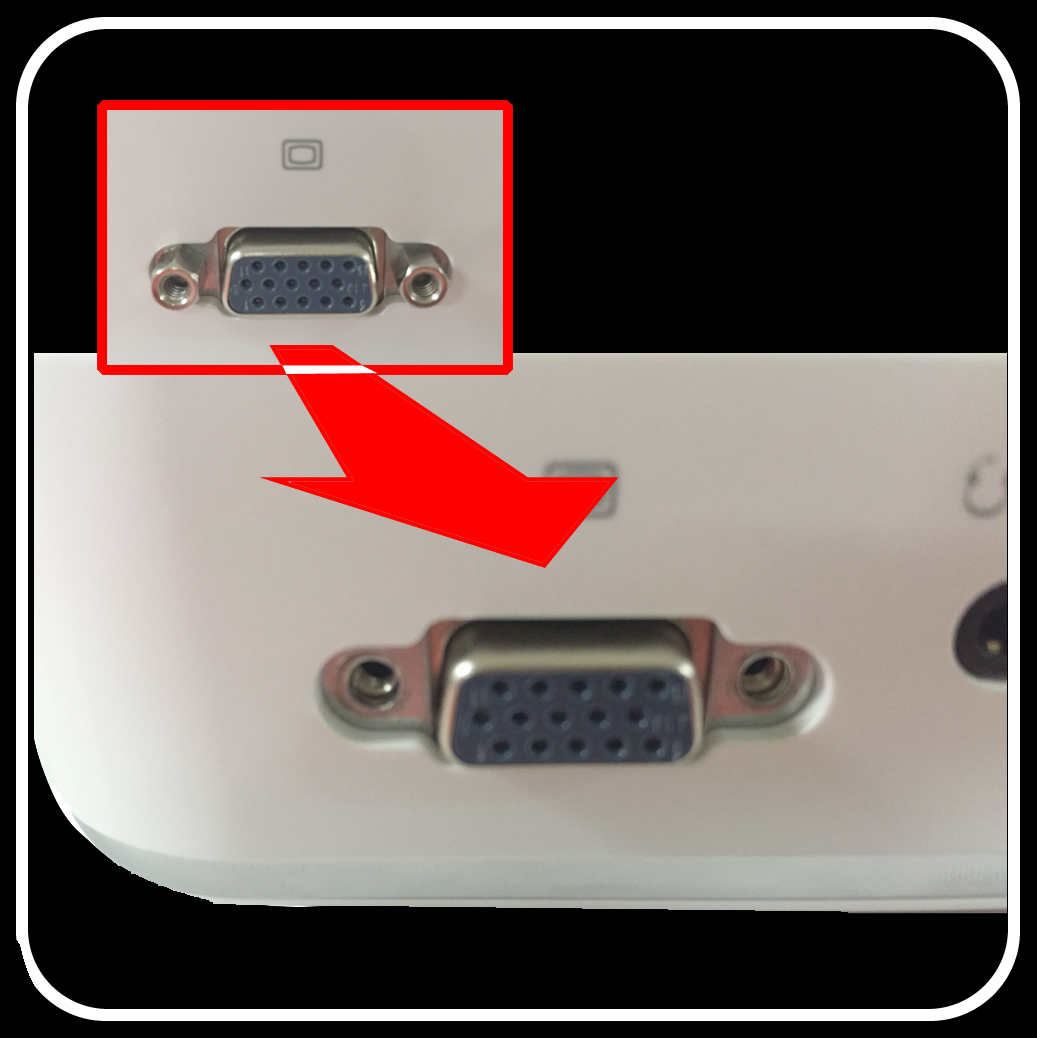

4. VGA（D-sub）ポートの両端にある固定ねじを
外します。
|
5. 電源スイッチ、マイクの基盤を垂直方向にスライド
させて外します。（Wi-Fiアンテナが出ている側は
メイン基盤との接続配線がありますのでご注意
ください。）
|
6. メイン基盤を取り外し表側が見えるようにします。
（裏面にはSoCなどの重要な部品が含まれます
ので、衝撃などを与えないようにご注意ください。
また、SoC付近にはシリコングリスが付着して
おりますので、作業台など汚れない様にご注意
ください。）
7. SSDのサイズを確認し、スペーサーを移動します。
2242の場合 … 基盤中央よりのねじ穴に
スペーサーを取り付けます。 □マーク部
2280の場合 … 基盤右にあるねじ穴に
スペーサーを取り付けます。 ○マーク部
|
8. LIVA X2本体を分解した逆の順序でLIVA X2本体
を組立てます。
※ 塗布されているシリコングリスはふき取らない
でください。また、ゴミやホコリなどの不純物
が入らないようにしてください。
|
・VESAマウントの取付け方法
|
1. モニターにねじ4本を使用しVESAマウントを
取付けます。
|
2. LIVA X2本体の底面中央にある2点のねじ穴に
ねじ2本使用しねじが止まるところまで入れます。
|
3. LIVA X2本体を持ちねじBの突起部分とVESA
マウント中央ほどにある穴の位置を合わせます。
|
4. 右図の方向から見て左下側に軽くスライドさせ
LIVA X2本体を固定します。
※ 脱落などが無い事を確認してください。
|
